DIY管前級完成了

badbull

前陣子環擴掛了  新的環擴還在尋找期間(其實是沒錢買)  就買了台DAC接後級頂著用  直到前些日子的音響展有去聽聽看  發現真空管的聲音真好聽  於是興起了買管前級的念頭  上網做功課時發現喬治電子站長友分享他自己做的管前級  於是就跟他買了他的套件  好了廢話不多說了  直接進入主題吧

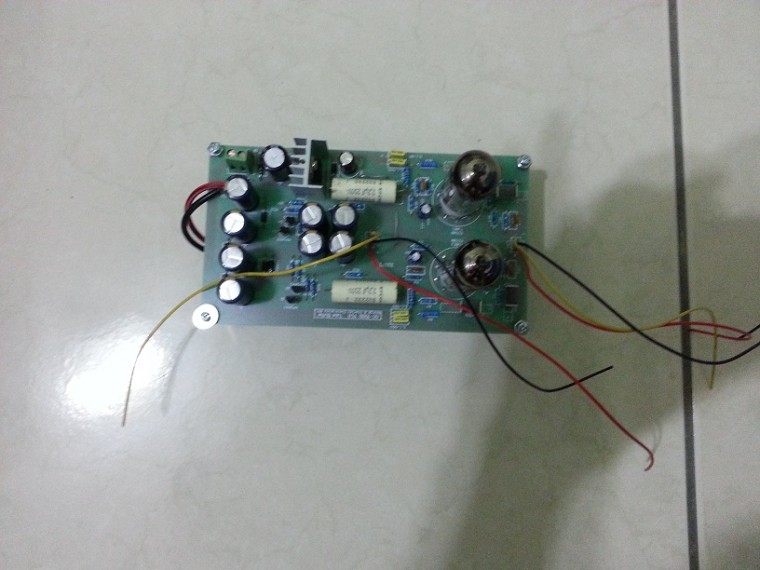

基本上電路板上都有標示  所以按表操課就可以完成電路板了

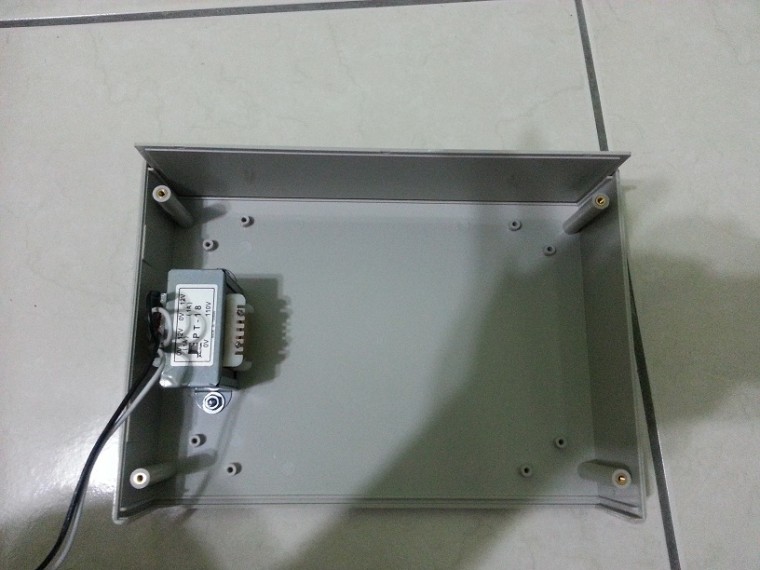

完成後試機OK  但是總不能讓它就這樣晾在外面  本來打算幫它量身訂做透明壓克力  但是等對方報價後就打消了這個念頭  於是就到電子賣場尋找它的衣服  買回來就開始裝機囉

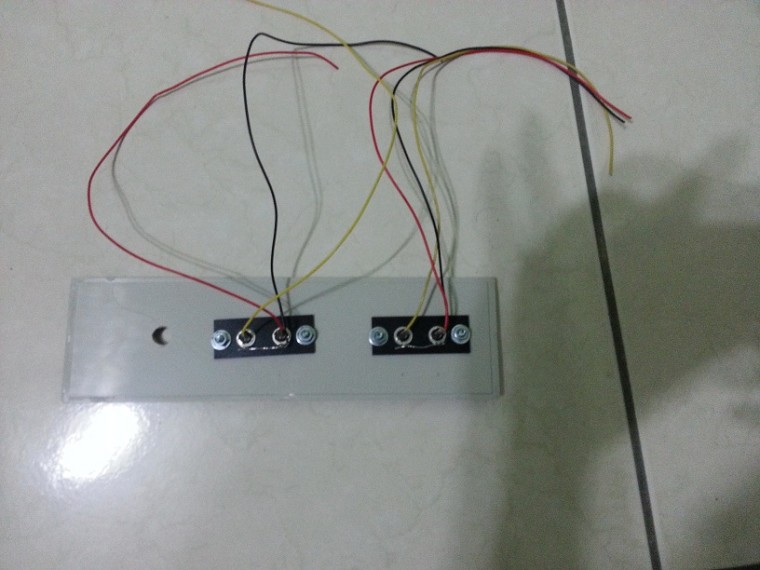

側板鎖上AV座及AC座

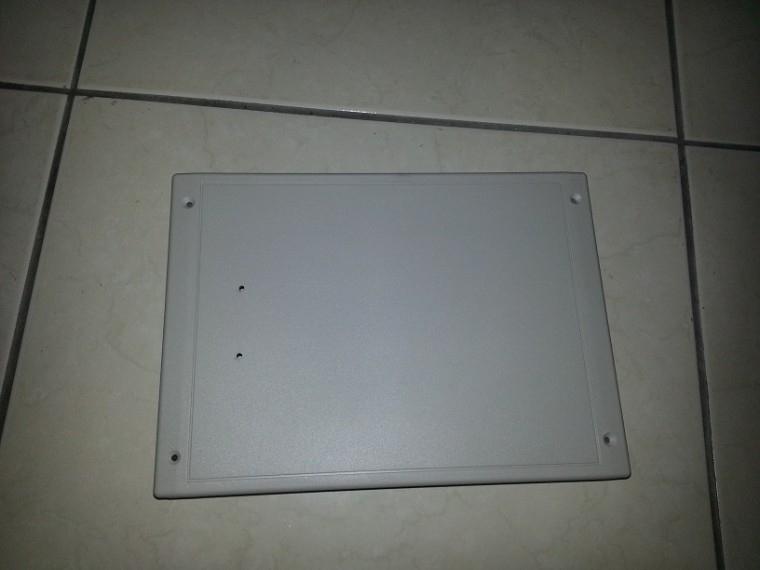

上板鑽兩個洞準備讓兩顆真空管頭出來用滴

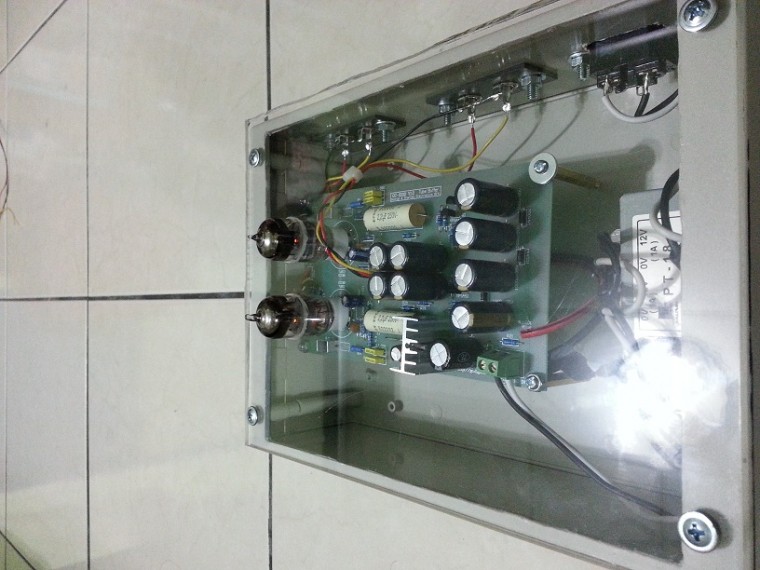

但是後來覺得  用真空管就是要露出來才有感覺  (這就跟IPOD剛出來的時候一樣  聽IPOD的人一定會把IPOD放在桌上  就是要讓別人知道你是用IPOD聽音樂XD)  所以就自己鋸了一片透明壓克力板  我可能沒有直線感吧  明明有畫線  鋸出來就是慘不忍睹  不過免錢的就加減用囉  裝機完成了

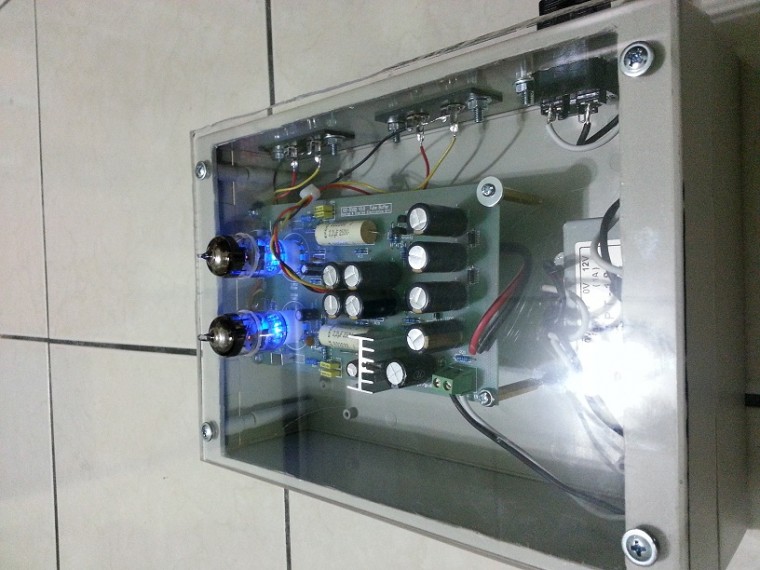

可能是喬治站長有看過燈泡亮的時候實在很沒FU  所以他有在燈座下面留洞讓你可以裝LED燈  於是就把燈裝上去了XD


上機聽下來的感覺中頻變好了  高音變得比較圓  低音感覺有些虛但跟之前沒差很多  整體上個人感覺是進步了  不過有小缺點就是有哼聲  雖然放音樂的時候聽不到但是有  如果有解決哼聲再PO上來分享

adaw

有哼聲接地可能沒接好

Frisby75

對, 哼聲很可能是接地的問題

igogo

感謝分享，東西頗輕巧，管子發出的藍光滿銷魂，管子若可外露的話外觀就更美了，電容、機內線應該可以再升級。
